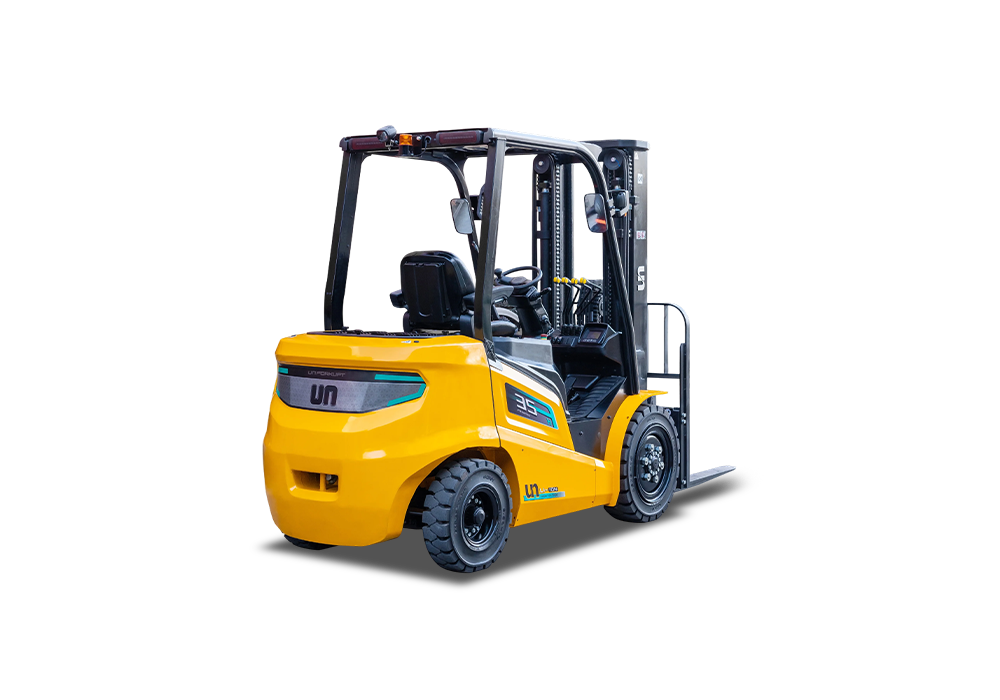

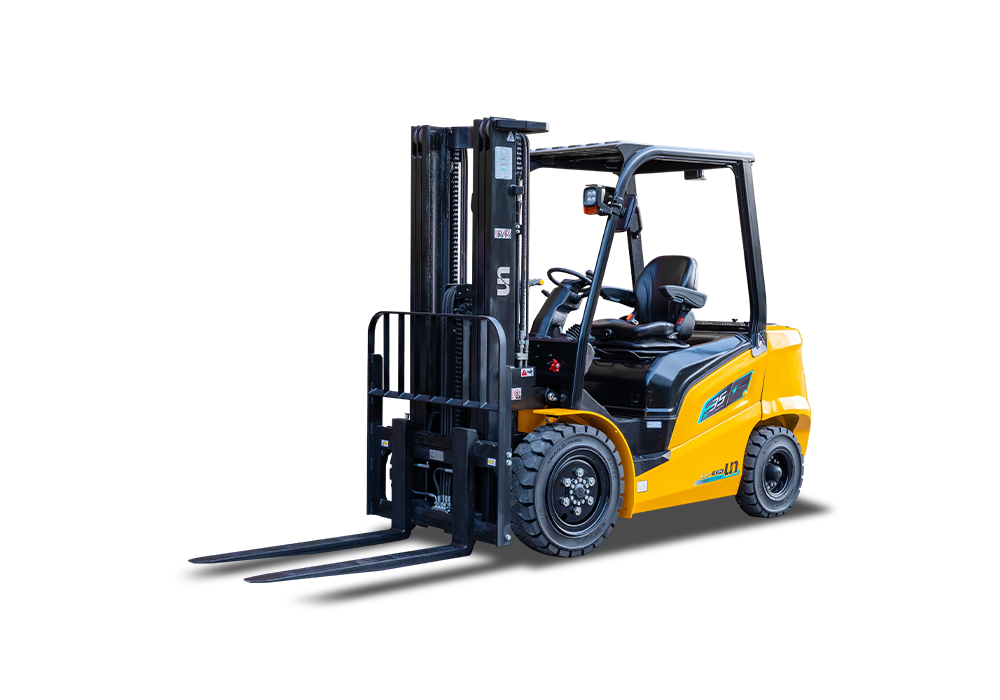

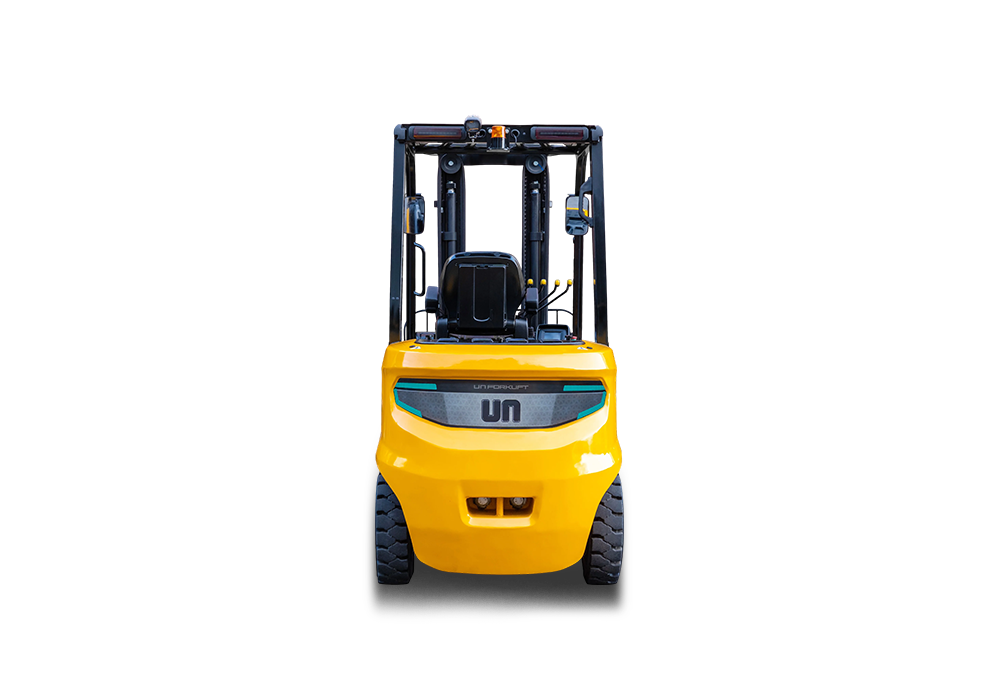

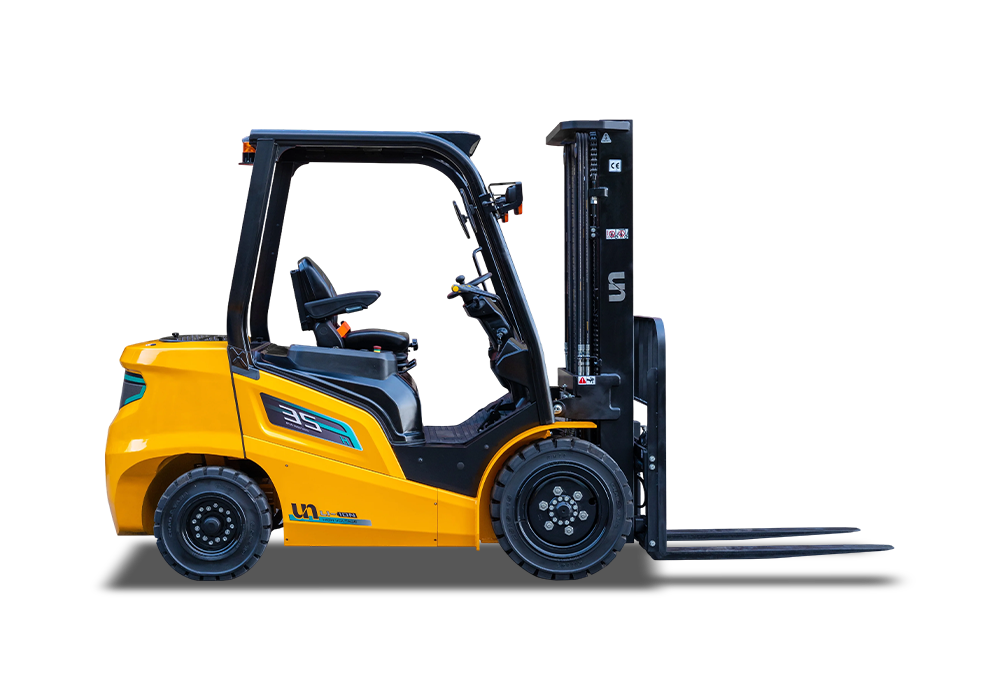

رافعة شوكية تعمل ببطارية ليثيوم أيون عالية الجهد من سلسلة FH 3.0-3.5T

Get brochure

وصف المنتج

رافعة شوكية ليثيوم عالية الجهد من سلسلة FH – “طاقة كهربائية خضراء، مبنية على قوة الرافعة الشوكية IC.”

تم تصميمه باستخدام الصاري ومحور القيادة ومحور التوجيه لرافعة شوكية تعمل بالاحتراق الداخلي، وهو يوفر سعة تحميل فائقة وموثوقية متميزة، مما يضمن التشغيل المستقر حتى في ظل الظروف الشاقة والمتطلبة.

اعتماد تكنولوجيا الجهد العالي من قطاع المركبات الكهربائية لتشغيل الرافعات الشوكية بطريقة صديقة للبيئة وفعالة.

E-mail: [email protected]

Product Details

المواصفات الرئيسية

نموذج		FB30-FHNLF	FB35-FHNLF
سعة التحميل المقدرة	س(كجم)	3000	3500
مركز التحميل	ج(مم)	500	500
الطول حتى وجه الشوكة (بدون شوكة)	L1(مم)	2700	2770
العرض الإجمالي	ب1(مم)	1220	1220
ارتفاع الحارس العلوي	H5(مم)	2235	2235
دائرة الدوران (الخارج)	وا(مم)	2450	2500
سرعة السفر (لا تحميل)	كم/ساعة	20/20	20/20
الحد الأقصى للتدرج (حمولة كاملة)	%	20	20
قاعدة العجلات	ي(مم)	1700	1700
الوزن الإجمالي	كجم	4207	4567
بطارية	ف/اه	309.12 فولت/96 أمبير	309.12 فولت/96 أمبير

عام	1	مصنِّع		غير
	2	نموذج		اف بي 20	اف بي 25	اف بي 30	اف بي 35
	3	نوع الطاقة		بطارية ليثيوم
	4	سعة التحميل المقدرة	س(كجم)	2000	2500	3000	3500
	5	مركز التحميل	ج(مم)	500	500	500	500
الأبعاد	6	ارتفاع الرفع المقدر	H3(مم)	3000	3000	3000	3000
	7	ارتفاع الرفع الحر	H2(مم)	120	120	125	125
	8	حجم الشوكة (ل×و×ت)	مم	1070×100×40	1070×122×40	1070×125×45	1070x122x50
	9	زاوية إمالة الصاري (F/R، α°/β°)	درجة	6°/12°	6°/12°	6°/12°	6°/12°
	10	شوكة بارزة (من مركز العجلة إلى وجه الشوكة)	X1(مم)	462	462	467	472
	11	بروز خلفي	X2(مم)	550	550	530	600
	12	الخلوص الأرضي (أسفل الصاري)	H7(مم)	110	110	125	125
	13	الطول حتى وجه الشوكة (بدون شوكة)	L1(مم)	2662	2662	2700	2770
	14	العرض الإجمالي	ب1(مم)	1180	1180	1220	1220
	15	تم خفض ارتفاع الصاري	ح1(مم)	2100	2100	2115	2115
	16	ارتفاع الصاري الممتد (مع مسند الظهر)	H4(مم)	4198	4198	4150	4150
	17	ارتفاع الحارس العلوي	H5(مم)	2215	2215	2190	2208
	18	دائرة الدوران (الخارج)	وا(مم)	2365	2365	2450	2500
	19	الحد الأدنى لعرض الممر للمنصات	أست(مم)	4120	4120	4120	4170
أداء	20	سرعة السفر (لا تحميل)	كم/ساعة	11/12 14/15	11/12 14/15	11/12 14/15	11/12 14/15
	21	سرعة الرفع (حمولة كاملة)	مم/sec	250/360 290/400	250/360 290/400	250/360 290/400	250/360 290/400
	22	خفض السرعة (حمولة كاملة/بدون حمولة)	مم/sec	≤600/≥300	≤600/≥300	≤600/≥300	≤600/≥300
	23	الحد الأقصى للتدرج (حمولة كاملة)	%	15	15	15	15
شاسيه	24	إطار (الأمامي x 2)	مم	7.00-12-12PR	7.00-12-12PR	28×9-15-14PR	28×9-15-14PR
	25	إطار (خلفي x 2)	مم	6.00-9-10PR	6.00-9-10PR	6.50-10-10PR	6.50-10-10PR
	26	المداس الأمامي	ب2(مم)	970	970	1000	1000
	27	المداس الخلفي	ب3(مم)	980	980	980	980
	28	قاعدة العجلات	ي(مم)	1650	1650	1700	1700
وزن	29	الوزن الإجمالي	كجم	3472	3703	4207	4570
	30	توزيع وزن المحور الأمامي (حمولة كاملة)	كجم	4650	5413	6396	7145
	31	توزيع وزن المحور الخلفي (حمولة كاملة)	كجم	822	790	811	925
	32	توزيع وزن المحور الأمامي (لا تحميل)	كجم	1483	1456	1689	1652
	33	توزيع وزن المحور الخلفي (لا تحميل)	كجم	1989	2247	2518	2918
الطاقة و انتقال	34	بطارية	ف/اه	76.8 فولت/175 أمبير	76.8 فولت/175 أمبير	76.8 فولت/230 أمبير	76.8 فولت/280 أمبير
	35	محرك القيادة	كيلو وات	10/14
	36	محرك الرفع	كيلو وات	12/18
	37	ضغط التشغيل (للمرفقات)	مبا	20.5

Product Features

أداء عالي

● توفر PMSM المخصصة للسيارات كفاءة وعزم دوران قويين — يتجاوزان الكهرباء، على قدم المساواة مع الرافعات الشوكية IC أو تجاوزها.

● الليثيوم عالي الجهد يقلل من استهلاك الطاقة بنسبة 10–15%.

● شبكة اتصالات ناقل CAN: توفر موثوقية فائقة.

● مجموعة بطاريات CATL قوية مع حماية IP67، قابلة للتشغيل في بيئات تتراوح من -20°C إلى 60°C.

● يتفوق على الرافعات الشوكية IC
سرعة السفر: 20 كم/ساعة (محملة وغير محملة)؛
قابلية التصنيف (محملة): 20%؛
سرعة الرفع (محملة): 400–420 مم/ثانية.

● نظام محرك – وحدة تحكم متكامل، حاصل على تصنيف IP67.

● وحدة التحكم في السيارة (VCU) المقدمة من شركة Bosch (ألمانيا)، حاصلة على تصنيف IP67.

● مضخة مياه ومروحة تبريد يتم التحكم فيها بواسطة VCU لتبديد الحرارة بكفاءة، مما يضمن تشغيلًا طويل الأمد وعالي الكثافة.
السلامة والموثوقية

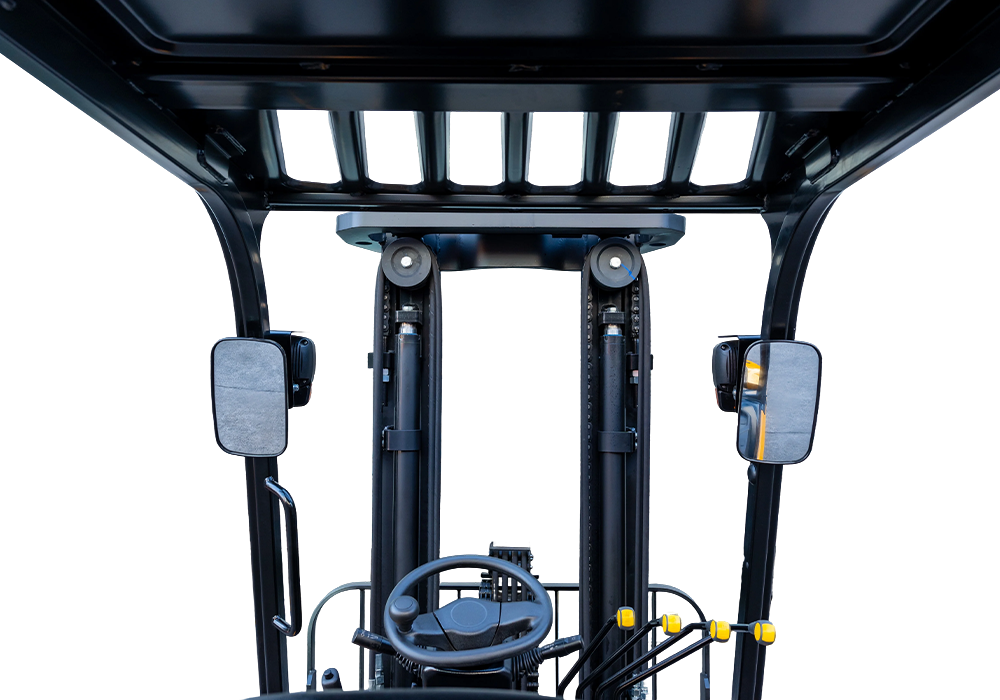

● صاري ذو رؤية واسعة لتحسين الرؤية.

● أدوات شاشة ملونة متعددة الوظائف.

● مفتاح MSD لقطع طاقة الجهد العالي 309 فولت بلمسة واحدة.

● قطع الطاقة الإضافية بلمسة واحدة 12 فولت.

● تقليل سرعة الانعطاف يعزز الاستقرار ويقلل من خطر الانقلاب.

● تبريد وتسخين البطارية بالماء (اختياري).
شحن سريع

● شاحن فائق السرعة —يتم شحنه بالكامل خلال ساعة واحدة، حتى 8 ساعات من التشغيل المستمر.

● متوافق مع محطات شحن السيارات الكهربائية للشحن المريح.

● توفر البطارية ضمانًا لمدة 6 سنوات أو 10000 ساعة وتدعم ما يصل إلى 7000 دورة شحن.
صيانة سهلة

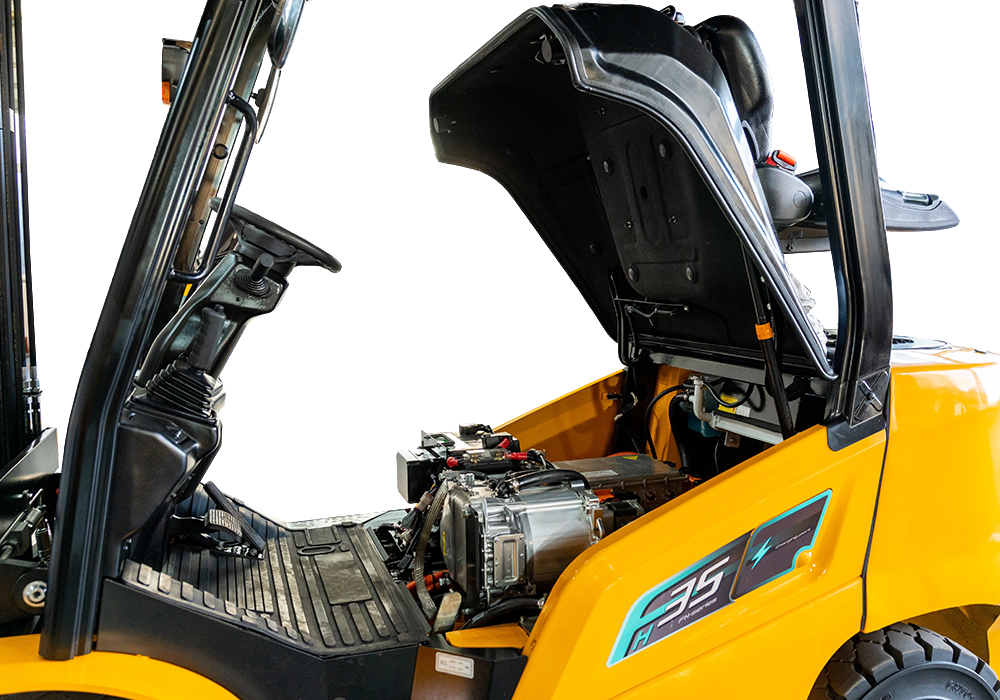

● تسمح الألواح الجانبية القابلة للفصل واللوحة الأمامية والأغطية الجانبية للهيكل باستبدال بطارية الليثيوم بسهولة.
