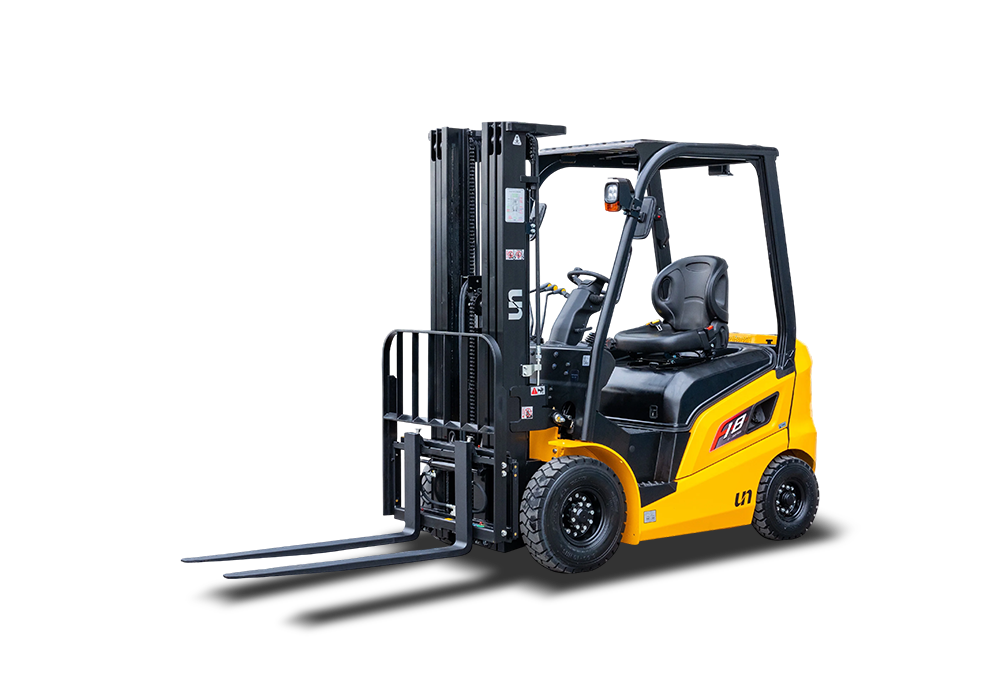

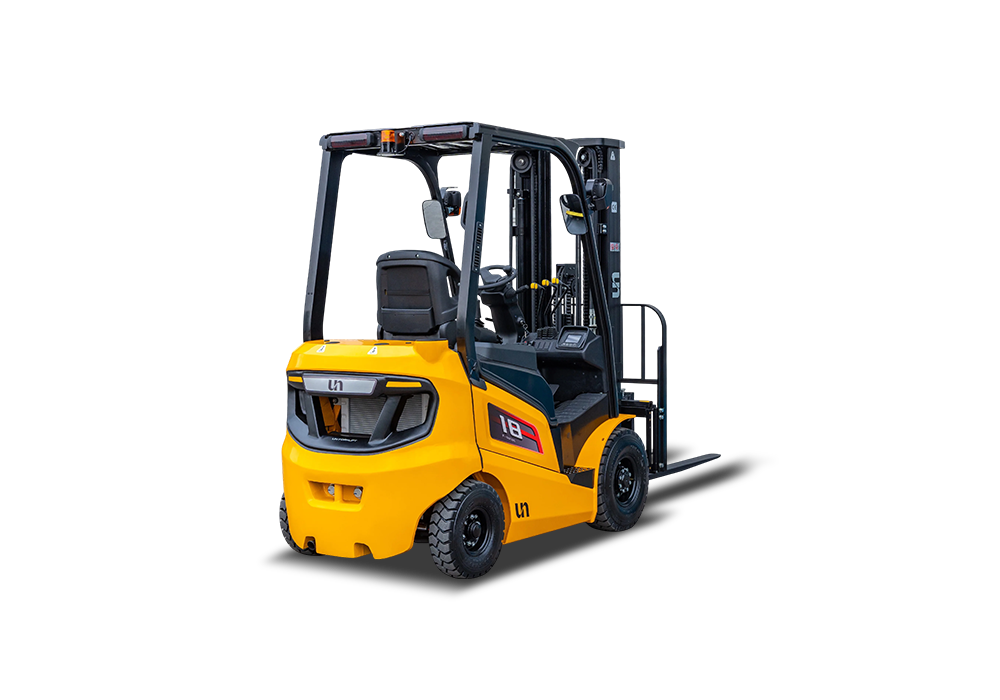

رافعة شوكية ديزل من سلسلة F 1.5T-1.8T

Get brochure

وصف المنتج

خضعت سلسلة F، أحدث رافعة شوكية تعمل بالاحتراق الداخلي، لعملية إعادة تصميم شاملة بقيادة شركة تصميم محترفة. يقدم هذا التصميم الجديد تحسينات كبيرة لكل من مظهره وأدائه.

E-mail: [email protected]

Product Details

المواصفات الرئيسية

نموذج		اف دي 15 تي	اف دي 18 تي
سعة التحميل المقدرة	س(كجم)	1500	1800
مركز التحميل	ج(مم)	500	500
الطول حتى وجه الشوكة (بدون شوكة)	L1(مم)	2285	2285
العرض الإجمالي	ب1(مم)	1080	1080
ارتفاع الحارس العلوي	H5(مم)	2140	2140
دائرة الدوران (خارجية)	وا(مم)	2035	2035
سرعة السفر (بدون تحميل)	كم/ساعة	15-18	14.8-18
الحد الأقصى لقابلية التدرج (الحمل الكامل)	%	20%	20%
قاعدة العجلات	ي(مم)	1450	1450
الوزن الإجمالي	كجم	2565-2750	2815-2982
طراز المحرك		NC485BPG / C240NKFC-01 / 4TNE92 / 3E22YG51-063A

مظهر

● تتميز هذه السلسلة بجسم ناعم وانسيابي، مما يعطي مظهرًا أكثر قوة. الحواف الحادة وتصميم الألوان المتباينة لثقل الموازنة تجعله أكثر جاذبية.

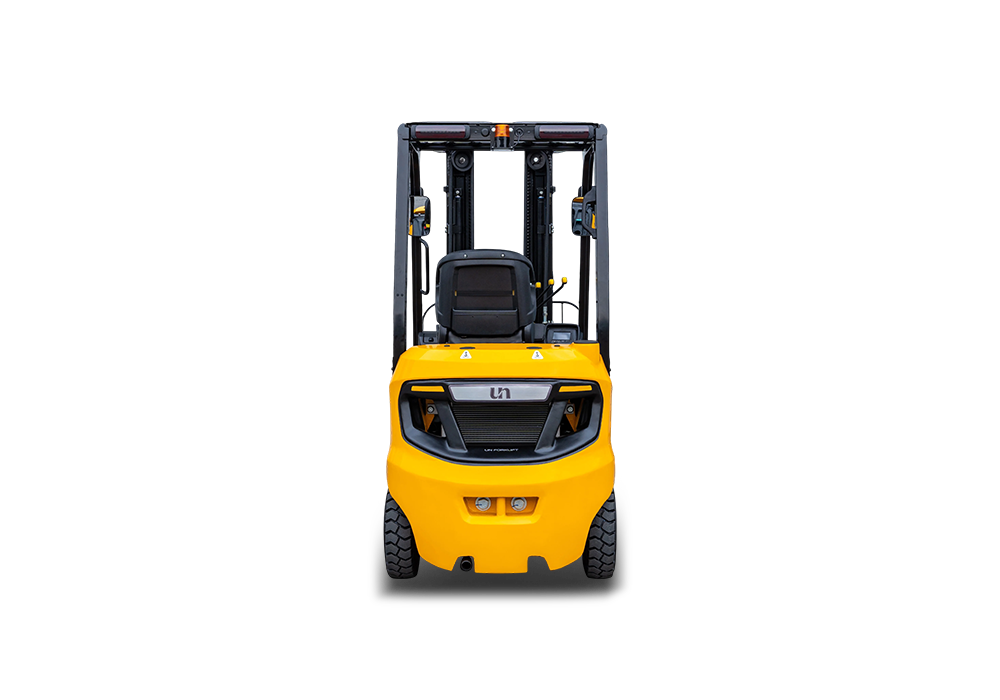

● يستخدم النظام الكهربائي مصابيح خلفية LED ديناميكية، مما يضفي جاذبية مستقبلية وتكنولوجية عالية على السيارة، مما يخلق تأثيرًا بصريًا قويًا.

عام	1	مصنِّع		الأمم المتحدة
	2	نموذج		اف دي 20 تي	اف دي 25 تي	اف دي 30 تي	اف دي 35 تي
	3	نوع الطاقة		ديزل
	4	سعة التحميل المقدرة	س(كجم)	2000	2500	3000	3500
	5	مركز التحميل	ج(مم)	500	500	500	500
الخصائص والأبعاد	6	ارتفاع الرفع المقدر	H3(مم)	3000	3000	3000	3000
	7	ارتفاع الرفع الحر	H2(مم)	120	120	125	130
	8	حجم الشوكة (ل×و×ت)	مم	1070×100×40	1070×122×40	1070×122×45	1070×122×50
	9	زاوية إمالة الصاري (F/R، α°/β°)	درجة	6°/12°	6°/12°	6°/12°	6°/12°
	10	شوكة بارزة (من مركز العجلة إلى وجه الشوكة)	X1(مم)	462	462	467	472
	11	بروز خلفي	X2(مم)	550	550	530	600
	12	الخلوص الأرضي (أسفل الصاري)	H7(مم)	110	110	125	125
	13	الطول حتى وجه الشوكة (بدون شوكة)	ل1(مم)	2662	2662	2697	2772
	14	العرض الإجمالي	ب1(مم)	1180	1180	1220	1220
	15	تم خفض ارتفاع الصاري	ح1(مم)	2100	2100	2115	2115
	16	ارتفاع الصاري الممتد (مع مسند الظهر)	H4(مم)	4198	4198	4213	4213
	17	ارتفاع الحارس العلوي	H5(مم)	2215	2215	2235	2235
	18	دائرة الدوران (الخارج)	وا(مم)	2365	2365	2450/2425	2500
	19	الحد الأدنى لعرض الممر للمنصات	أست(مم)	4120	4120	4120/4180	4255
أداء	20	سرعة السفر (لا تحميل)	كم/ساعة	19	19	19	19
	21	سرعة الرفع (حمولة كاملة)	مم/sec	587	552	485	468
	22	خفض السرعة (حمولة كاملة/بدون حمولة)	مم/sec	≤600/≥300	≤600/≥300	≤600/≥300	≤600/≥300
	23	الحد الأقصى لسحب شريط السحب (حمولة كاملة/بدون حمولة)	كن	14.85-22.73 14.6-22.11	14.85-22.73 14.6-22.11	14.86-22.83 14.55-22.07	14.85-22.89 14.45-21.96
	24	الحد الأقصى للتدرج (حمولة كاملة)	%	22-34	22-34	19-30	17-26
شاسيه	25	الإطارات (الأمامية x 2)	مم	7.00-12-12PR	7.00-12-12PR	28×9-15-14PR	28×9-15-14PR
	26	الإطارات (الخلفية x 2)	مم	6.00-9-10PR	6.00-9-10PR	6.50-10-10PR	6.50-10-10PR
	27	المداس الأمامي	ب2(مم)	970	970	1000	1000
	28	المداس الخلفي	ب3(مم)	980	980	980	980
	29	قاعدة العجلات	ي(مم)	1650	1650	1700	1700
وزن	30	الوزن الإجمالي	كجم	3889	4129	4479	4839
	31	توزيع وزن المحور الأمامي (حمولة كاملة)	كجم	5123	5893	6725	7424
	32	توزيع وزن المحور الخلفي (حمولة كاملة)	كجم	1765	1235	749	909
	33	توزيع وزن المحور الأمامي (لا تحميل)	كجم	1941	1917	2016	1911
	34	توزيع وزن المحور الخلفي (لا تحميل)	كجم	1941	2209	2463	2928
الطاقة والنقل	35	بطارية	ف/اه	12/90	12/90	12/90	12/90
	36	طراز المحرك		D04EG（EPA4）/V2403（EPA IV /Eu V）/S4S(Eu Ⅲ) /C240PKJ30 (Eu Ⅲ) / D24(Eu V ) / 3E22YG51(Eu V ) / A498BPG-521(Eu Ⅲ ) / C490BPG-237 (CN Ⅱ)
	37	الشركة المصنعة للمحرك		ميتسوبيشي / كوبوتا / ميتسوبيشي / إيسوزو / هيونداي / شينشاي / شينشاي / شينشاي
	38	سعة خزان الوقود	L	60	60	60	60
	39	نوع الإرسال		هيدروليكي	هيدروليكي	هيدروليكي	هيدروليكي
	40	مرحلة الإرسال (الدفع الأمامي/السيارات الترفيهية)		1/1	1/1	1/1	1/1
	41	ضغط التشغيل (للمرفقات)	مبا	18.5	18.5	18.5	20.5

Product Features

مظهر

● تتميز هذه السلسلة بجسم ناعم وانسيابي، مما يعطي مظهرًا أكثر قوة. الحواف الحادة وتصميم الألوان المتباينة لثقل الموازنة تجعله أكثر جاذبية.

● يستخدم النظام الكهربائي مصابيح خلفية LED ديناميكية، مما يضفي جاذبية مستقبلية وتكنولوجية عالية على السيارة، مما يخلق تأثيرًا بصريًا قويًا.
أداء عالي

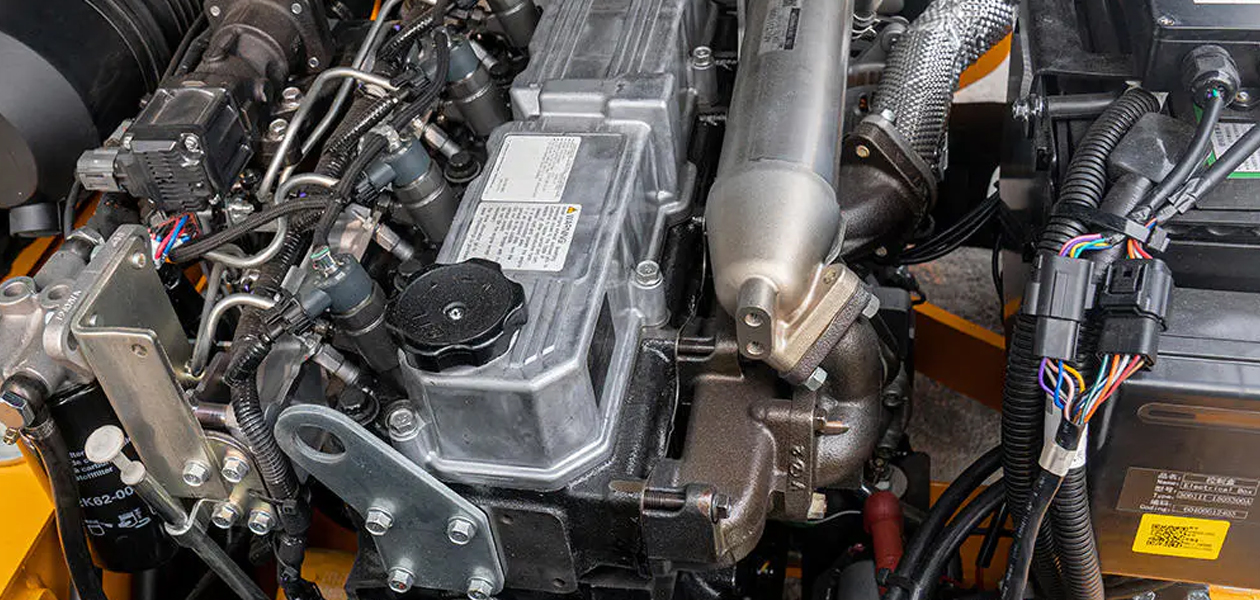

● استخدام محركات Stage V/Tier4F وMitsubishi 4EG وKubota وGCT المشهورة عالميًا.

● استخدام الصاري الفولاذي الجديد ذو الأخدود الضيق لتقليل الوزن الإجمالي للمركبة وتعزيز الرؤية.

● مجهزة بلوحة معلومات تفاعلية كمعيار للمراقبة في الوقت الحقيقي.

● نظام إضاءة LED من الجيل الجديد.

● نظام توجيه استشعار الحمل.
السلامة والموثوقية

● يوفر الواقي العلوي المختوم مزيدًا من المتانة والموثوقية.

● جميع الموصلات والمفاصل الرئيسية مقاومة للماء.

● يمنع نظام OPS بشكل فعال بدء تشغيل الرافعة الشوكية غير المقصود.
بيئة عمل فائقة الجودة

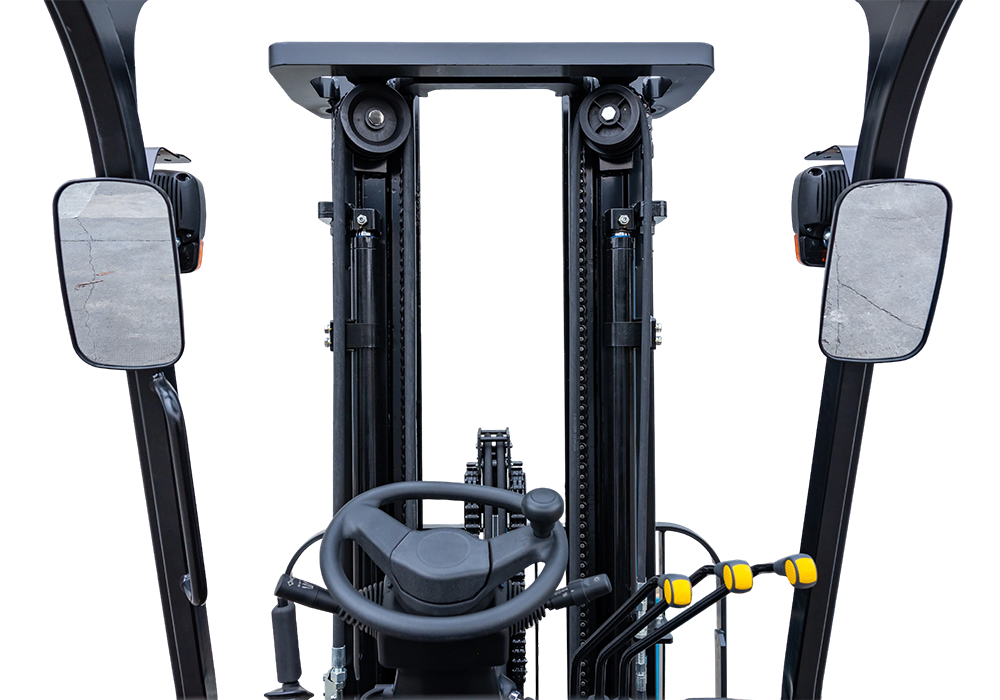

● يوفر الصاري ذو الرؤية الواسعة رؤية أوسع.

● أدى تنفيذ مقعد معلق إلى تقليل الاهتزازات.

● توفر مساحة القدم الواسعة سهولة الوصول للصعود والنزول.

● عمود التوجيه القابل للتعديل مزود بعجلة قيادة صغيرة لتسهيل التشغيل.

● اعتماد نوع جديد من فرامل اليد ذات السقاطة، مما يقلل بشكل فعال من قوة التشغيل.
صيانة سهلة

● الألواح الجانبية القابلة للفصل تجعل الصيانة والتنظيف أكثر ملاءمة.

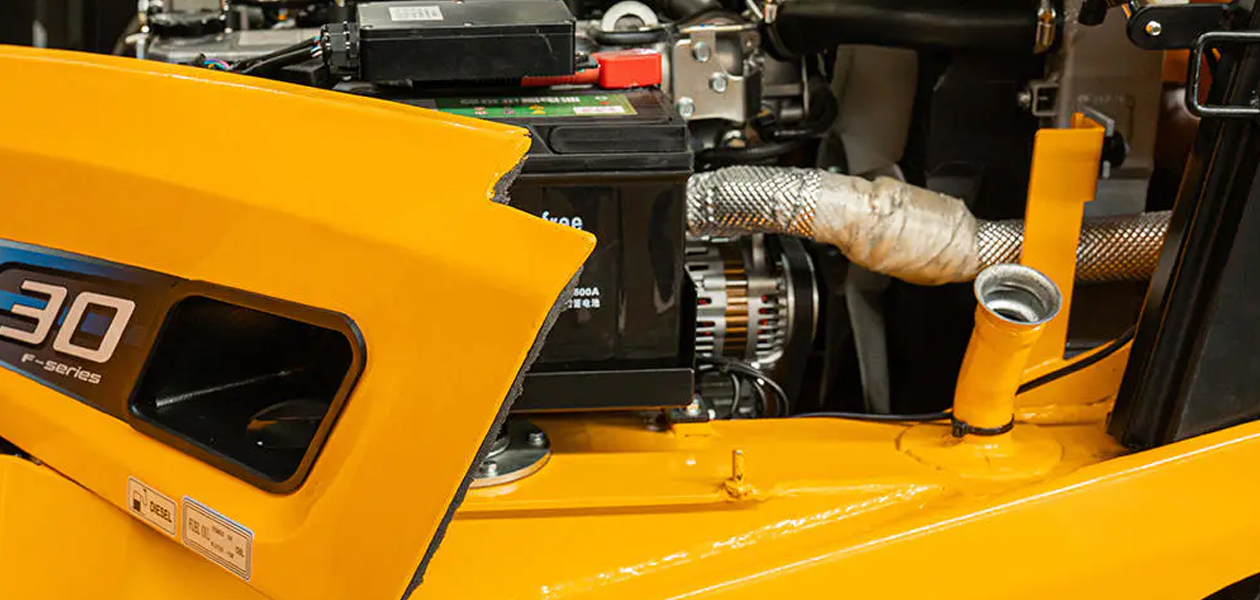

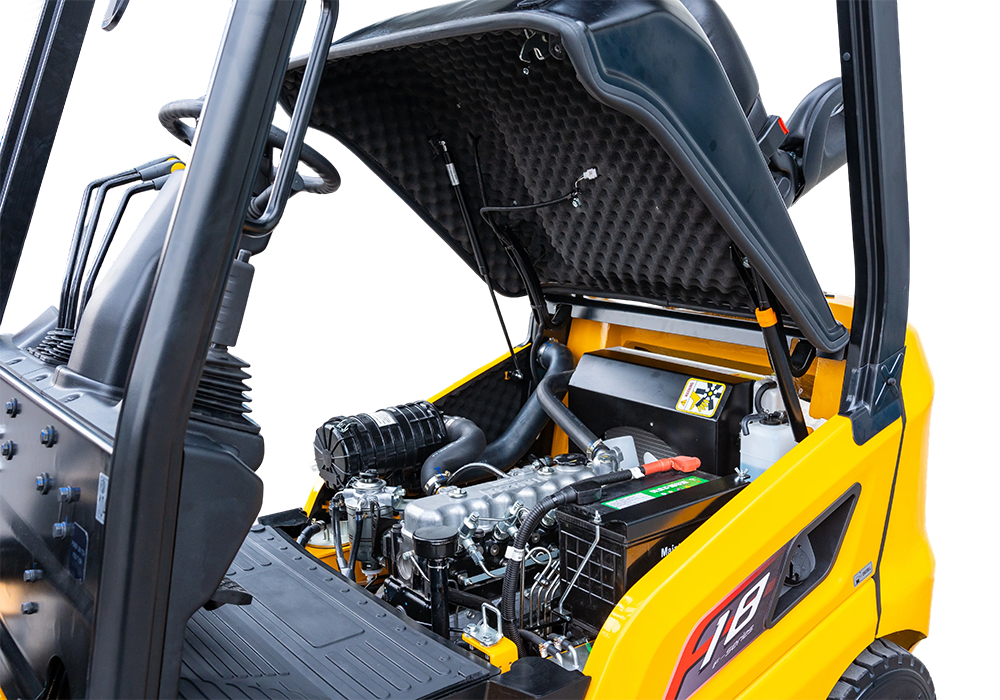

● زاوية الفتح الكبيرة لغطاء المحرك تجعل الصيانة أسهل.
