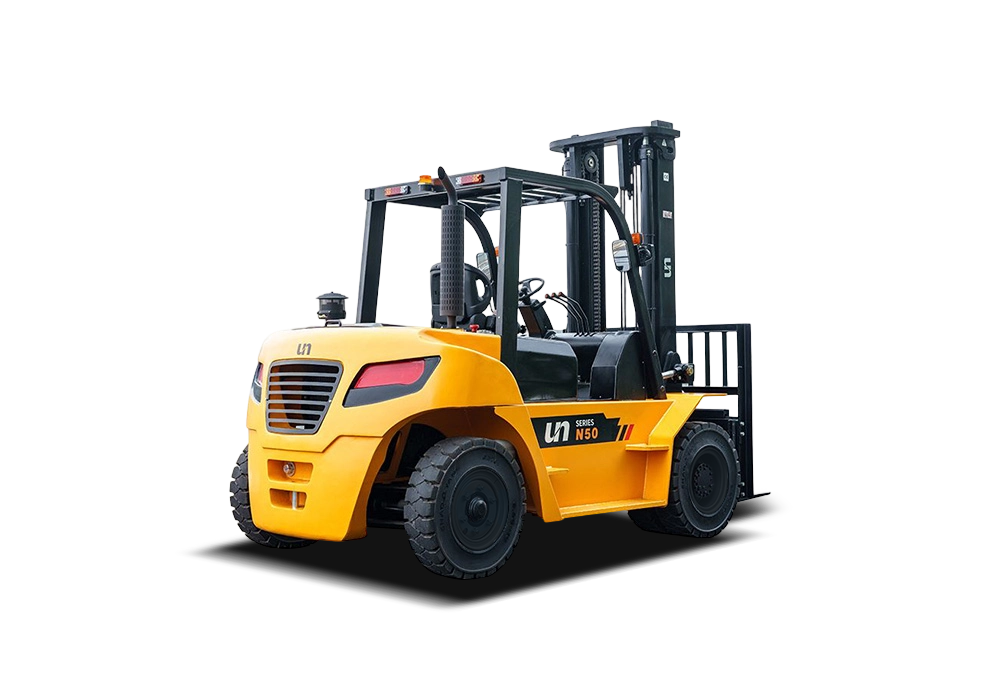

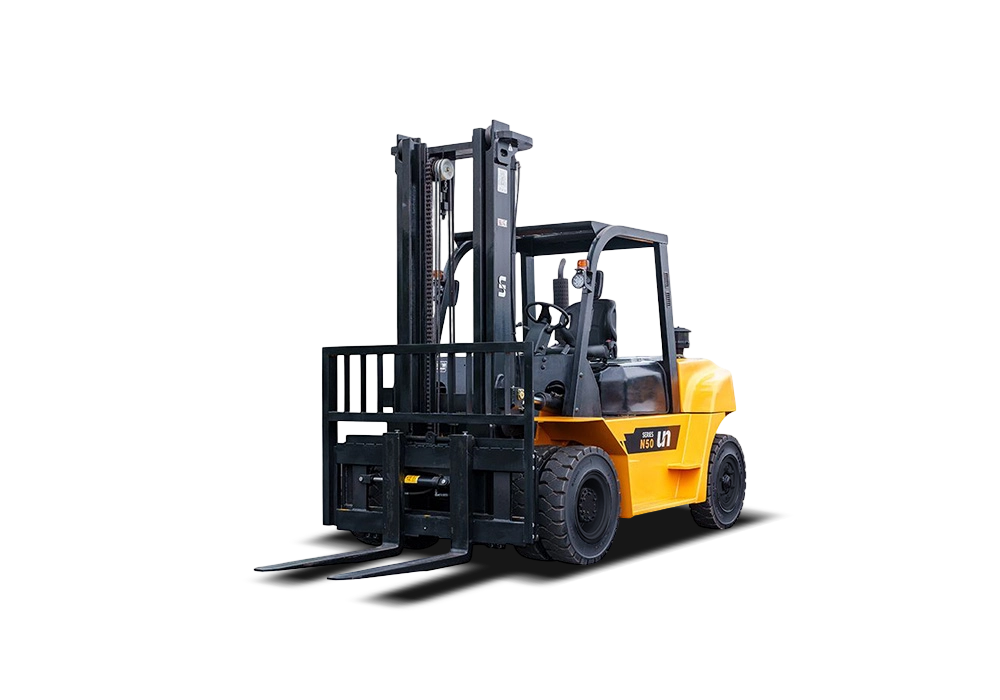

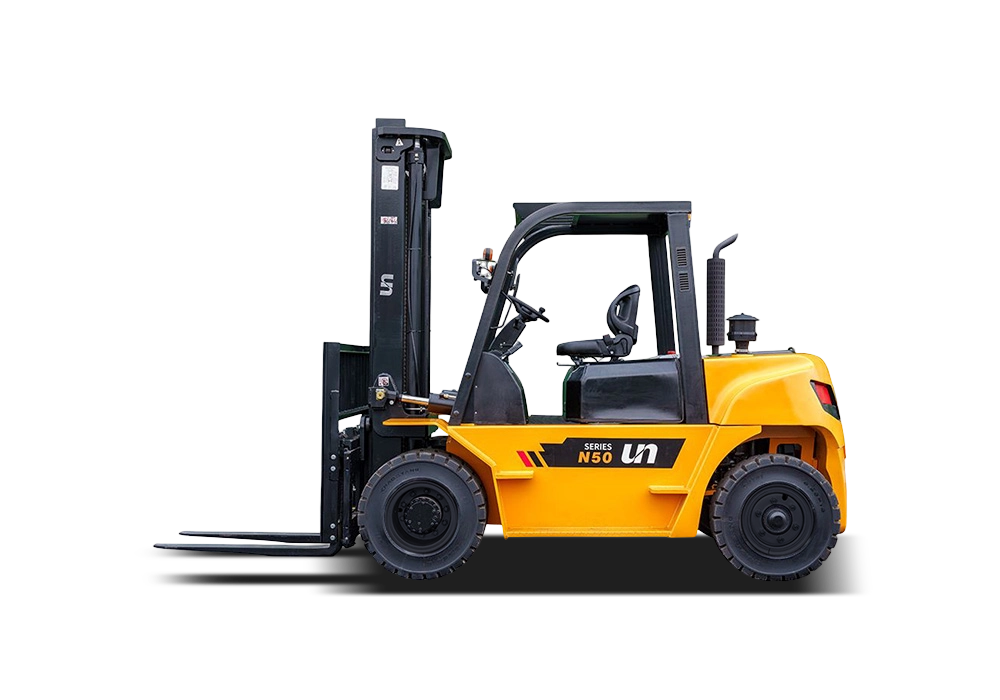

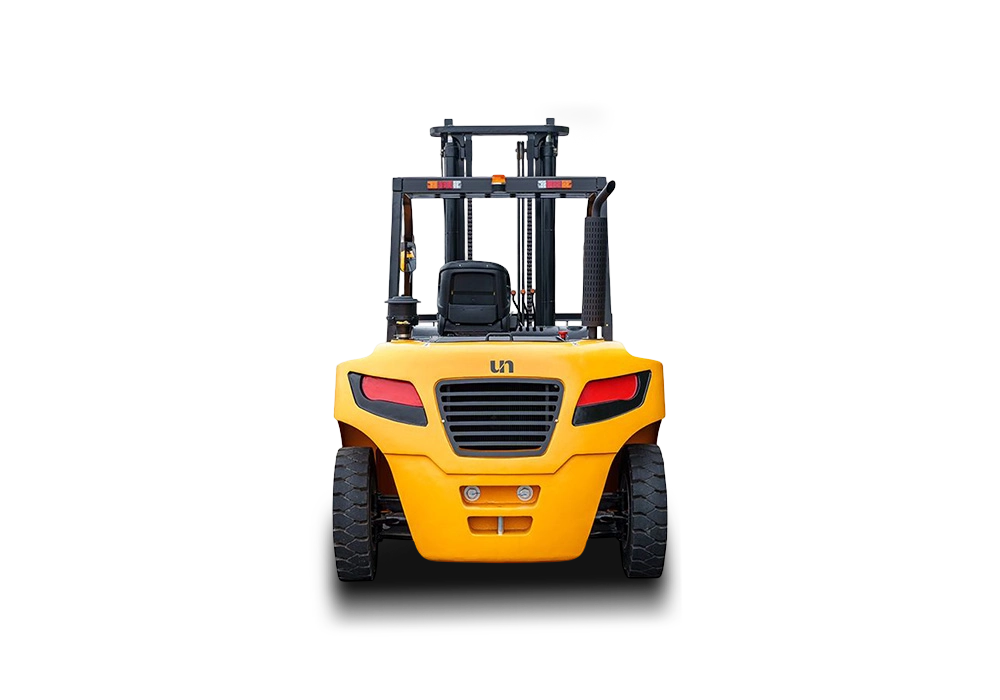

رافعة شوكية ديزل ثقيلة من سلسلة N 5.0T-7.0T

Get brochure

وصف المنتج

تم تصميم الرافعة الشوكية الديزل الثقيلة من السلسلة N 5.0–7.0T لتلبية متطلبات المناولة السائدة المتوسطة والثقيلة. تم تصميمه بهيكل عالي القوة وصاري عالي التحمل، مما يضمن أداءً مستقرًا حتى في البيئات الصعبة.

مزود بمحرك عالي الأداء ونظام تبريد ترشيح متعدد المراحل، مما يعزز الموثوقية للعمليات المستمرة. تم تصميمه خصيصًا للتعامل مع المواد المتوسطة والثقيلة، مثل نقل الحاويات الفارغة.

E-mail: [email protected]

Product Details

المواصفات الرئيسية

نموذج		FD50T- إن جي إتش 1	FD70T- إن جي إتش 1	FD50T- إن جيه بي 3	FD70T- إن جيه بي 3	FD50T- إن جي بي 1	FD70T- إن جي بي 1	FD50T- إن جيه آر 1	FD70T- إن جيه آر 1	FD50T- إن جي إم 4	FD70T- إن جي إم 4
سعة التحميل المقدرة	س(كجم)	5000	7000	5000	7000	5000	7000	5000	7000	5000	7000
مركز التحميل	ج(مم)	600	600	600	600	600	600	600	600	600	600
الطول حتى وجه الشوكة (بدون شوكة)	L1(مم)	3477	3547	3477	3547	3477	3547	3477	3547	3477	3547
العرض الإجمالي	ب1(مم)	1995	1995	1995	1995	1995	1995	1995	1995	1995	1995
ارتفاع الحارس العلوي	H5(مم)	2450	2450	2450	2450	2450	2450	2450	2450	2450	2450
دائرة الدوران (الخارج)	وا(مم)	3280	3360	3280	3360	3280	3360	3280	3360	3280	3360
سرعة السفر (لا تحميل)	كم/ساعة	20	20	20	20	20	20	20	20	20	20
الحد الأقصى للتدرج (حمولة كاملة)	%	32	24	35	29	35	29	35	29	35	29
قاعدة العجلات	ي(مم)	2250	2250	2250	2250	2250	2250	2250	2250	2250	2250
الوزن الإجمالي	كجم	8260	9760	8260	9760	8260	9760	8260	9760	8260	9760
طراز المحرك		6102BG6	6102BG6	6BG1	6BG1	CA4DF3- 12GCG3U	CA4DF3- 12GCG3U	QSF3.8	QSF3.8	س6س-ت	س6س-ت

عام	1	مصنِّع		الأمم المتحدة
	2	نموذج		FD50T-NGH1	FD70T-NGH1	FD50T-NJB3	FD70T--NJB3	FD50T-NGP1	FD70T-NGP1	FD50T-NJR1	FD70T-NJR1	FD50T-NJM4	FD70T-NJM4
	3	نوع الطاقة		ديزل
	4	سعة التحميل المقدرة	س(كجم)	5000	7000	5000	7000	5000	7000	5000	7000	5000	7000
	5	مركز التحميل	ج(مم)	600
الخصائص والأبعاد	6	ارتفاع الرفع المقدر	H3(مم)	3000
	7	ارتفاع الرفع الحر	H2(مم)	212	217	212	217	212	217	212	217	212	217
	8	حجم الشوكة (ل×W×T)	مم	1220×150×60	1220×150×65	1220×150×60	1220×150×65	1220×150×60	1220×150×65	1220×150×60	1220×150×65	1220×150×60	1220×150×65
	9	زاوية إمالة الصاري (F/R، α°/β°)	درجة	6°/12°
	10	بروز الشوكة (من مركز العجلة إلى وجه الشوكة)	X1(مم)	587	592	587	592	587	592	587	592	587	592
	11	بروز خلفي	X2(مم)	640	705	640	705	640	705	640	705	640	705
	12	الخلوص الأرضي (أسفل الصاري)	H7(مم)	200
	13	الطول حتى وجه الشوكة (بدون شوكة)	ل1(مم)	3477	3547	3477	3547	3477	3547	3477	3547	3477	3547
	14	العرض الإجمالي	ب1(مم)	1995
	15	تم خفض ارتفاع الصاري	ح1(مم)	2515	2615	2515	2615	2515	2615	2515	2615	2515	2615
	16	ارتفاع الصاري الممتد (مع مسند الظهر)	H4(مم)	4437
	17	ارتفاع الحارس العلوي	H5(مم)	2450
	18	دائرة الدوران (خارجية)	وا(مم)	3280	3360	3280	3360	3280	3360	3280	3360	3280	3360
	19	الحد الأدنى لعرض الممر للمنصات	أست(مم)	5285	5365	5285	5365	5285	5365	5285	5365	5285	5365
أداء	20	سرعة السفر (بدون تحميل)	كم/ساعة	20
	21	سرعة الرفع (الحمل الكامل)	مم/sec	400	330	500	460	400	330	400	330	400	330
	22	خفض السرعة (حمولة كاملة/بدون حمولة)	مم/sec	بدون تحميل≥300 تحميل كامل≤600
	23	الحد الأقصى لسحب شريط السحب (حمولة كاملة)	كن	54
	24	الحد الأقصى لقابلية التدرج (الحمل الكامل)	%	32	24	35	29	35	29	35	29	35	29
شاسيه	25	إطار (الأمامي x 4)	مم	8.25-15-14PR
	26	إطار (خلفي x 2)	مم	8.25-15-14PR
	27	المداس الأمامي	مم	1470
	28	المداس الخلفي	مم	1700
	29	قاعدة العجلات	ي(مم)	2250
وزن	30	الوزن الإجمالي	كجم	8260	9760	8260	9760	8260	9760	8260	9760	8260	9760
	31	توزيع وزن المحور الأمامي (حمولة كاملة)	كجم	11860	14870	11860	14870	11860	14870	11860	14870	11860	14870
	32	توزيع وزن المحور الخلفي (حمولة كاملة)	كجم	1400	1890	1400	1890	1400	1890	1400	1890	1400	1890
	33	توزيع وزن المحور الأمامي (لا تحميل)	كجم	4250	4170	4250	4170	4250	4170	4250	4170	4250	4170
	34	توزيع وزن المحور الخلفي (لا تحميل)	كجم	4010	5590	4010	5590	4010	5590	4010	5590	4010	5590
الطاقة والنقل	35	بطارية	ف/اه	24/90
	36	طراز المحرك		6102BG6		6BG1		CA4DF3-12GCG3U		QSF3.8		س6س-ت
	37	الشركة المصنعة للمحرك		تشاوتشاي		ايسوزو		شيشاي		الكمون		ميتسوبيشي
	38	الناتج المقدر / دورة في الدقيقة	كيلو وات	80.9/2500		82/2000		85/2200		86/2200		63.9/2300
	39	عزم الدوران المقدر / دورة في الدقيقة	ن·م	353/1650		416/1400－1600		460/1300-1700		470/1100-1700		285/1700
	40	عدد الاسطوانة		6				4				6
	41	الملل x السكتة الدماغية	مم	102×118		105×125		110×125		102×115		94×120
	42	إزاحة	L	5.785		6.494		4.75		3.76		4.996
	43	سعة خزان الوقود	L	120
	44	نوع الإرسال		هيدروليكي
	45	مرحلة النقل (FWD/RVS)		2/1
	46	ضغط التشغيل (للمرفقات)	مبا	19.5

المواصفات الرئيسية

نموذج		FD50T- إن جي إتش 1	FD70T- إن جي إتش 1	FD50T- إن جيه بي 3	FD70T- إن جيه بي 3	FD50T- إن جي بي 1	FD70T- إن جي بي 1	FD50T- إن جيه آر 1	FD70T- إن جيه آر 1	FD50T- إن جي إم 4	FD70T- إن جي إم 4
سعة التحميل المقدرة	س(كجم)	5000	7000	5000	7000	5000	7000	5000	7000	5000	7000
مركز التحميل	ج(مم)	600	600	600	600	600	600	600	600	600	600
الطول حتى وجه الشوكة (بدون شوكة)	L1(مم)	3477	3547	3477	3547	3477	3547	3477	3547	3477	3547
العرض الإجمالي	ب1(مم)	1995	1995	1995	1995	1995	1995	1995	1995	1995	1995
ارتفاع الحارس العلوي	H5(مم)	2450	2450	2450	2450	2450	2450	2450	2450	2450	2450
دائرة الدوران (الخارج)	وا(مم)	3280	3360	3280	3360	3280	3360	3280	3360	3280	3360
سرعة السفر (لا تحميل)	كم/ساعة	20	20	20	20	20	20	20	20	20	20
الحد الأقصى للتدرج (حمولة كاملة)	%	32	24	35	29	35	29	35	29	35	29
قاعدة العجلات	ي(مم)	2250	2250	2250	2250	2250	2250	2250	2250	2250	2250
الوزن الإجمالي	كجم	8260	9760	8260	9760	8260	9760	8260	9760	8260	9760
طراز المحرك		6102BG6	6102BG6	6BG1	6BG1	CA4DF3- 12GCG3U	CA4DF3- 12GCG3U	QSF3.8	QSF3.8	س6س-ت	س6س-ت

Product Features

الموثوقية والأداء

● هيكل مصمم علميًا ومصنع بدقة مع نظام طاقة عائم عالي الموثوقية يوفر أداءً وتحكمًا فائقين. تم تجهيز مجموعة نقل الحركة بمحركات مشهورة عالميًا مثل Isuzu وCummins وXichai، مقترنة بناقل حركة ينافس التكنولوجيا اليابانية.

● نظام هيدروليكي متميز يتميز بمضخات وصمامات عالية الجودة، أو علامات تجارية مماثلة، يضمن استجابة أسرع للرفع والتوجيه.

● تضمن تقنية التبريد المتقدمة مع المبرد ذو السعة الكبيرة التشغيل المستقر حتى في البيئات ذات درجات الحرارة العالية.

● يوفر نظام الفرامل المجهز بالبطارية استجابة فرامل أسرع وأكثر سلاسة.
السلامة وبيئة العمل

● يضمن نظام OPS ومفتاح قفل المقعد التشغيل الآمن في جميع الأوقات.

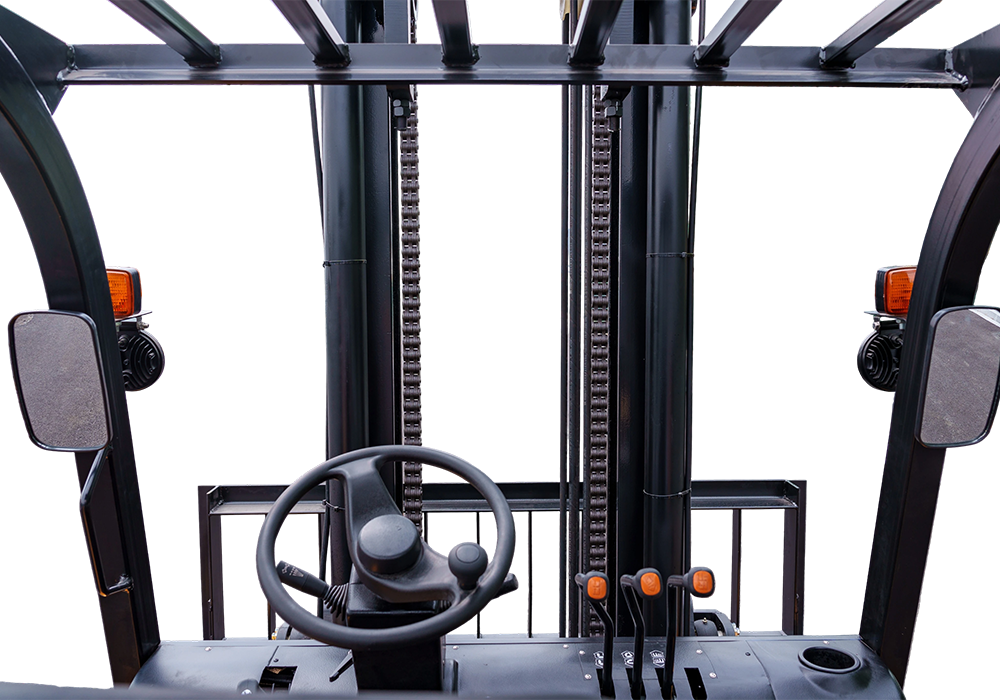

● يوفر تصميم الصاري ذو الرؤية الواسعة للمشغلين رؤية محسنة أثناء العمل.

● واقي علوي قوي يحمي السائقين من سقوط الأشياء.

● مقصورة مصممة هندسيًا مع مساحة واسعة للأرجل والرأس وعجلة قيادة قابلة للتعديل ومقاعد مريحة.
صيانة سهلة

● يفتح غطاء المحرك بزاوية 90 درجة تقريبًا°، مما يسمح بإجراء فحص يومي سهل واستبدال المكونات.

● تصميم الغطاء الخلفي الأمثل يجعل فحص الرادياتير بسيطًا ومريحًا.

● التصميم الداخلي المنظم جيدًا يعزز كفاءة الصيانة.
