سلسلة N

4.0T-ميني5.0T

رافعة شوكية ديزل

Get brochure

وصف المنتج

تم تصميم الرافعة الشوكية N Series 4.0T-Mini5.0T Diesle للتطبيقات المتوسطة إلى الثقيلة، وتوفر “سعة كبيرة في جسم مدمج” للبيئات المتخصصة حيث تكون المساحة محدودة ولكن يجب التعامل مع الأحمال الثقيلة.

ويضمن تصميمها المدمج القدرة على المناورة، في حين أن نسبة التكلفة إلى الأداء الإجمالية متميزة، مما يجعلها تنافسية للغاية.

E-mail: [email protected]

Product Details

المواصفات الرئيسية

نموذج		FD40T-NJM2	FD45T-NJM2	FD50T-XNGP2	FD40T-NGP2	FD45T-NGP2	FD50T-XNJM2
سعة التحميل المقدرة	س(كجم)	4000	4500	5000	4000	4500	5000
مركز التحميل	ج(مم)	500	500	500	500	500	500
الطول حتى وجه الشوكة (بدون شوكة)	L1(مم)	3170	3170	3170	3170	3170	3170
العرض الإجمالي	ب1(مم)	1485	1485	1485	1485	1485	1485
ارتفاع الحارس العلوي	H5(مم)	2260	2260	2260	2260	2260	2260
دائرة الدوران (الخارج)	وا(مم)	2830	2830	2830	2830	2830	2830
سرعة السفر (لا تحميل)	كم/ساعة	22	22	22	22	22	22
الحد الأقصى للتدرج (حمولة كاملة)	%	20	20	20	20	20	20
قاعدة العجلات	ي(مم)	2000	2000	2000	2000	2000	2000
الوزن الإجمالي	كجم	6305	6505	6805	6305	6505	6805
طراز المحرك		س6س	س6س	س6س	4DX23-82GG3U	4DX23-82GG3U	4DX23-82GG3U

عام	1	مصنِّع		الأمم المتحدة
	2	نموذج		FD40T-NJM2	FD45T-NJM2	FD50T-NJM2	FD40T-NGP2	FD45T-NGP2	FD50T-NGP2
	3	نوع الطاقة		ديزل
	4	سعة التحميل المقدرة	س(كجم)	4000	4500	5000	4000	4500	5000
	5	مركز التحميل	ج(مم)	500	500	500	500	500	500
الخصائص والأبعاد	6	ارتفاع الرفع المقدر	H3(مم)	3000	3000	3000	3000	3000	3000
	7	ارتفاع الرفع الحر	H2(مم)	139	139	139	139	139	139
	8	حجم الشوكة (ل×و×ت)	مم	1070×150×50
	9	زاوية إمالة الصاري (F/R، α°/β°)	درجة	6°/12°	6°/12°	6°/12°	6°/12°	6°/12°	6°/12°
	10	شوكة بارزة (من مركز العجلة إلى وجه الشوكة)	X1(مم)	574	574	574	574	574	574
	11	بروز خلفي	X2(مم)	640	640	640	640	640	640
	12	الخلوص الأرضي (أسفل الصاري)	H7(مم)	170	170	170	170	170	170
	13	الطول حتى وجه الشوكة (بدون شوكة)	ل1(مم)	3170	3170	3170	3170	3170	3170
	14	العرض الإجمالي	ب1(مم)	1485	1485	1485	1485	1485	1485
	15	تم خفض ارتفاع الصاري	ح1(مم)	2260	2260	2260	2260	2260	2260
	16	ارتفاع الصاري الممتد (مع مسند الظهر)	H4(مم)	4266	4266	4266	4266	4266	4266
	17	ارتفاع الحارس العلوي	H5(مم)	2260	2260	2260	2260	2260	2260
	18	دائرة الدوران (الخارج)	وا(مم)	2830	2830	2830	2830	2830	2830
	19	الحد الأدنى لعرض الممر للمنصات	أست(مم)	4640	4640	4640	4640	4640	4640
أداء	20	سرعة السفر (لا تحميل)	كم/ساعة	22	22	22	22	22	22
	21	سرعة الرفع (حمولة كاملة)	مم/sec	450		430	450		430
	22	خفض السرعة (بدون تحميل/تحميل كامل)	مم/sec	بدون تحميل≥300 تحميل كامل≤600
	23	الحد الأقصى لسحب شريط السحب (حمولة كاملة)	كن	21	21	21	21	21	21
	24	الحد الأقصى للتدرج (حمولة كاملة)	%	20	20	20	20	20	20
شاسيه	25	إطار (الأمامي x 2)	مم	300-15-18PR
	26	إطار (خلفي x 2)	مم	7.00-12-12PR
	27	المداس الأمامي	ب2(مم)	1180	1180	1180	1180	1180	1180
	28	المداس الخلفي	ب3(مم)	1130	1130	1130	1130	1130	1130
	29	قاعدة العجلات	ي(مم)	2000	2000	2000	2000	2000	2000
وزن	30	الوزن الإجمالي	كجم	6305	6505	6805	6305	6505	6805
	31	توزيع وزن المحور الأمامي (حمولة كاملة)	كجم	8810	9550	9750	8810	9550	9750
	32	توزيع وزن المحور الخلفي (حمولة كاملة)	كجم	1495	1455	1555	1495	1455	1555
	33	توزيع وزن المحور الأمامي (لا تحميل)	كجم	2650	2610	2710	2650	2610	2710
	34	توزيع وزن المحور الخلفي (لا تحميل)	كجم	3655	3895	4095	3655	3895	4095
الطاقة والنقل	35	بطارية	ف/اه	24/90	24/90	24/90	24/90	24/90	24/90
	36	طراز المحرك		س6س			4DX23-82GG3U
	37	الشركة المصنعة للمحرك		ميتسوبيشي			شيشاي
	38	الناتج المقدر / دورة في الدقيقة	كيلو وات	52/2300			60/2200
	39	عزم الدوران المقدر / دورة في الدقيقة	ن·م	248/1700			320/1300-1600
	40	عدد الاسطوانة		6			4
	41	الملل x السكتة الدماغية	مم	94×120			102×118
	42	إزاحة	ل	4.966			3.857
	43	سعة خزان الوقود	ل	90	90	90	90	90	90
	44	نوع الإرسال		هيدروليكي
	45	مرحلة الإرسال (الدفع الأمامي/السيارات الترفيهية)		2/1	2/1	2/1	2/1	2/1	2/1
	46	ضغط التشغيل (للمرفقات)	مبا	19	19	19	19	19	19

المواصفات الرئيسية

نموذج		FD40T-NJM2	FD45T-NJM2	FD50T-XNGP2	FD40T-NGP2	FD45T-NGP2	FD50T-XNJM2
سعة التحميل المقدرة	س(كجم)	4000	4500	5000	4000	4500	5000
مركز التحميل	ج(مم)	500	500	500	500	500	500
الطول حتى وجه الشوكة (بدون شوكة)	L1(مم)	3170	3170	3170	3170	3170	3170
العرض الإجمالي	ب1(مم)	1485	1485	1485	1485	1485	1485
ارتفاع الحارس العلوي	H5(مم)	2260	2260	2260	2260	2260	2260
دائرة الدوران (الخارج)	وا(مم)	2830	2830	2830	2830	2830	2830
سرعة السفر (لا تحميل)	كم/ساعة	22	22	22	22	22	22
الحد الأقصى للتدرج (حمولة كاملة)	%	20	20	20	20	20	20
قاعدة العجلات	ي(مم)	2000	2000	2000	2000	2000	2000
الوزن الإجمالي	كجم	6305	6505	6805	6305	6505	6805
طراز المحرك		س6س	س6س	س6س	4DX23-82GG3U	4DX23-82GG3U	4DX23-82GG3U

Product Features

الموثوقية والأداء

● مصممة للموثوقية والأداء! يضمن إطار الرافعة الشوكية المصمم علميًا والمحركات الموثوقة من Isuzu وMitsubishi وYanmar وKubota وXinchai التشغيل السلس.

● المكونات الهيدروليكية الشهيرة تجعل عملية الرفع والتوجيه سهلة.

● تبريد ذكي بمبرد كبير = أداء ثابت حتى في الظروف الحارة.
السلامة وبيئة العمل

● تجمع الرافعة الشوكية بين نظام OPS ومفتاح المقعد لضمان القيادة الآمنة.

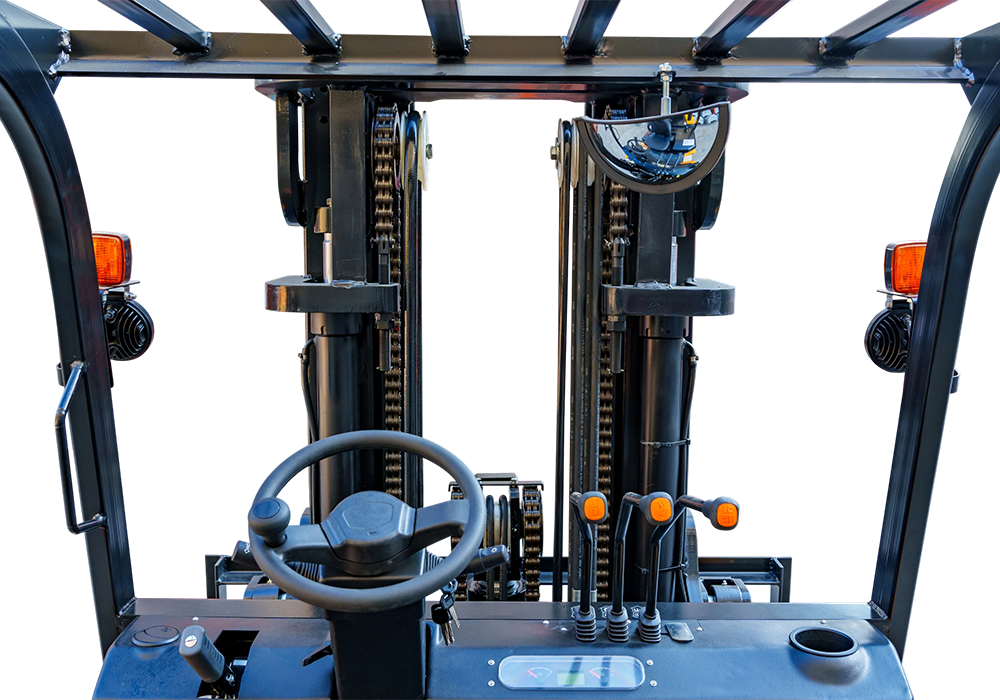

● يوفر الصاري ذو الرؤية الواسعة رؤية ممتازة للمشغلين.

● يضمن OHG المعزز أقصى قدر من الأمان.

● يوفر الهيكل المعلق المصمم هندسيًا مساحة واسعة للقدم وتوجيهًا قابلاً للتعديل ومقعدًا مريحًا.

● يتوفر نظام نقل الحركة المعلق كخيار لمطابقة الاحتياجات التشغيلية
صيانة سهلة

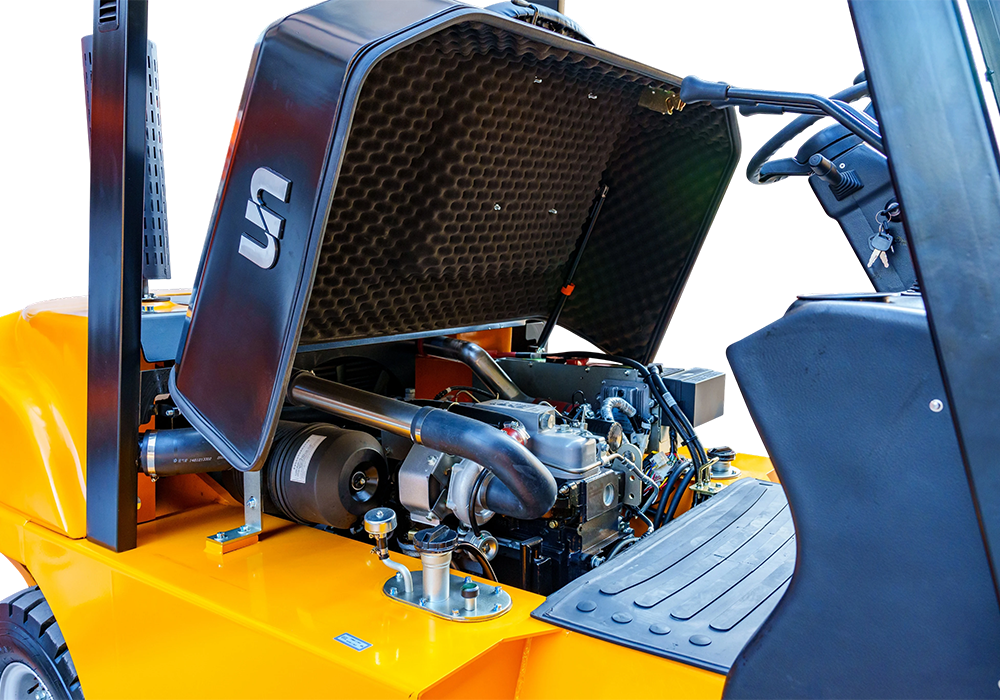

● غطاء المحرك 90 تقريبًا° يتيح الإمالة الصيانة اليومية الفعالة وسهولة الوصول إلى المكونات.

● تم تبسيط عملية استبدال فلتر زيت ناقل الحركة لراحة المشغل.
